Suure võimsusega DWDM saatja LK-NY55T
- Kuni 100 mw suur väljundvõimsus
- Madala suhtelise intensiivsusega müra (RIN)
- Väga integreeritud moodulpakend
- Kõrge usaldusväärsus
- Valikuline ITU lainepikkus
Tootekirjeldus
LK-NY55T saatja on peamiselt konstrueeritud suure võimsusega hajutatud tagasiside (DFB) laseriga, mida täiendavad automaatne optilise võimsuse juhtimisahel, automaatne temperatuurijuhtimisahel, pinge stabiliseeriv konversiooniahel, seire- ja näidikuahel. Seade on loodud katma ITU kanali lainepikkuste tabelit tiheda lainepikkusjaotusega multipleksimise (DWDM) rakenduste jaoks, tagades laia spektriga ühilduvuse.
See võib saavutada maksimaalse väljundvõimsuse 100 mW, säilitades samal ajal madala suhtelise intensiivsusega müra, samuti on moodulil suurepärane väljundlainepikkuse stabiilsus, mis on usaldusväärse optilise side jaoks kriitiline parameeter. Saatja töötab ühe positiivse toiteallikaga ja jääb stabiilseks kogu pingevahemikus +7 V kuni +36 V. Lisaks on LK-NY55T saatja varustatud indikatsioonifunktsiooniga, mis annab märku nii toiteallika kui ka optilise väljundvõimsuse normaalsest toimimisest.
Tehnilised kirjeldused
Absoluutsed maksimaalsed hinnangud
| Parameeter | Sümbol | Min. | Tüüp. | Max. | Üksus |
| Säilitustemperatuur | TSTG | -40 | + 25 | + 85 | ℃ |
| Töötemperatuur | TC | -20 | + 25 | + 70 | ℃ |
| Pinge | Vin | +7 | + 12 | + 36 | V |
Optiline ja elektriline spetsifikatsioon (TC = 22±3 ℃)
| Parameeter | Sümbol | Tingimus | Min. | Tüüp. | Max. | Üksus |
| Lainepikkus | λ | - | - | C bänd | - | nm |
| Valguse väljundvõimsus | P | - | 40 | - | 100 | mW |
| Suhteline intensiivsusmüra | RIN | - | - | -163 | -160 | dBc/Hz |
| Külgrežiimi summutamise suhe | SMSR | - | 30 | - | - | dB |
| Lainepikkuse triiv üle TC vahemiku | ∆λTOP | T = TOP | - | - | 50 | pm |
Toiteallikas (TC = 22±3 ℃)
| Parameeter | Min. | Tüüp. | Max. | Üksus |
| Pinge | +7 | + 12 | + 36 | V |
| Praegune(1) | 0.3 | 0.6 | 1 | A |
(1) Katsetingimus: Vin=+12V.
● Tüüpiline spektrogramm

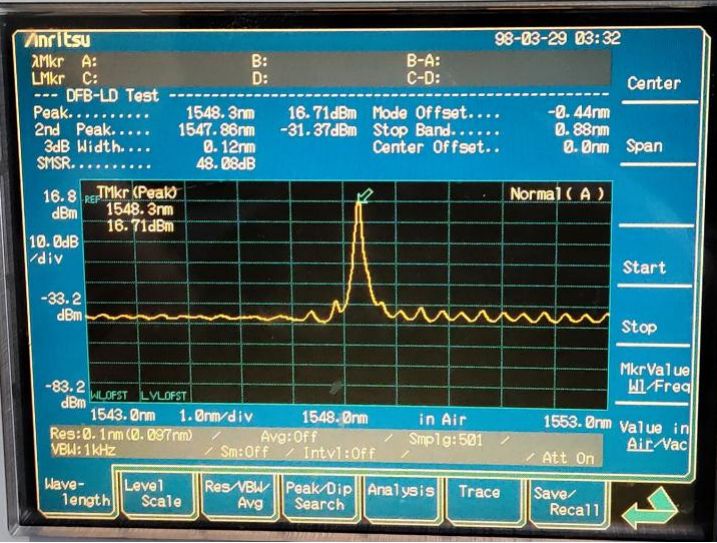

Joonis 1 LK-NY55T saatja tüüpiline spektrogramm
● Mõõtmeühik: mm [toll]

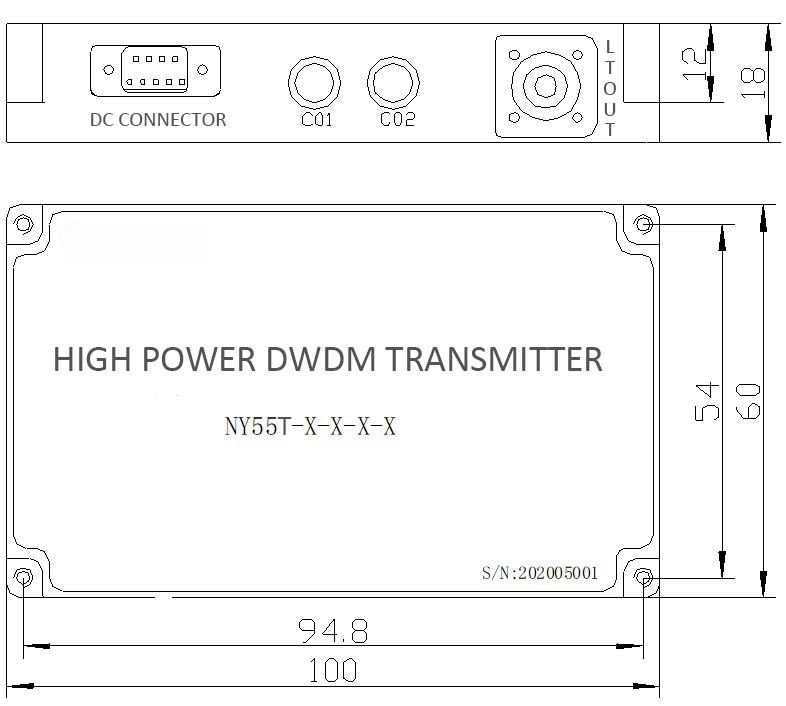

Joonis 2 LK-NY55T saatja mõõtmed
RF-pistik: SMA
Toitepistik: J30J-9-ZKP
● Pin Of Power Supply
| Parameeter | Kirjeldus | ||||||||
| Pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Pinge | Vein | NC | GND | NC | |||||
● Tellimusteave
Leht 1:
| kood | Optiline võimsus |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
Leht 2:
| kood | Lainepikkus |
| 1 | 1550nm |
| 2 | Kohandatud (ITU) |
Leht 3:
| kood | Fiber tüüpi |
| PM1 | Panda kiud |
| PM2 | Elliptiline kiud |
Leht 4:
| kood | Optiline pistik |
| CM | Kohandatud |
| A | FC / APC |
Rakendused
Fiiberoptiline side
Fiiberoptiline andur
DWDM süsteem
Kosmose optiline side
